Bộ sạc trên bo mạch 3.3kw

Tổng quan về Sạc Onboard 3.3kw

Bộ sạc trên xe 3.3kw (On Board Charger) dùng để chỉ bộ sạc được lắp cố định trên xe điện. Chức năng chính của nó là sạc đầy pin điện của xe điện một cách an toàn, nhanh chóng và dễ dàng. Theo phương pháp sạc của xe điện, sạc có thể được chia thành hai loại: sạc AC và sạc DC. Mất 4 đến 5 giờ để sạc đầy một chiếc xe điện thuần túy thông thường bằng sạc AC, thường được gọi là "sạc chậm". Sạc DC có khả năng sạc trực tiếp pin, thường được gọi là "sạc nhanh".

Các thông số chính của bộ sạc trên bo mạch 3.3kw là dải điện áp đầu vào, dải điện áp đầu ra, công suất sạc và hiệu suất chuyển đổi.

Nguyên tắc cơ bản của bộ sạc xe hơi

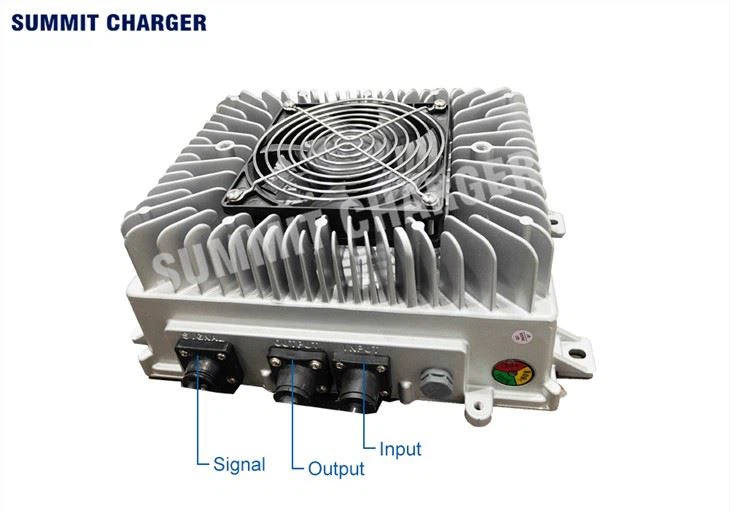

Nói chung có các giao diện sau:

1) Đầu vào AC: kết nối đầu nối đến từ ổ cắm sạc AC

2) Đầu ra DC: phần mà bộ sạc xe hơi xuất ra ắc quy

3) Giao diện điều khiển điện áp thấp: giao diện điện áp thấp giữa bộ sạc trên bo mạch và BMS và các kết nối bên ngoài

4) Giao diện kênh đầu vào và đầu ra của chất làm mát bằng chất lỏng: phần mà chất làm mát chảy vào và ra khỏi bộ sạc

5) Lỗi đường tín hiệu: Đường truyền thông CAN và chỉ báo sạc

Thông số kỹ thuật của Sạc Onboard 3.3kw

Thông số của Onboard Sạc 3.3kw

Điện áp rộng đầu vào Ac, Phạm vi: AC90V~264V;

Dải tần số đầu vào AC: 40~70Hz

Với chức năng APFC, Hệ số công suất: Lớn hơn hoặc bằng 0.98

Công nghệ chuyển mạch mềm,Hiệu suất: Lớn hơn hoặc bằng 93.0 phần trăm

Cấp độ bảo vệ: IP67

Nhiệt độ hoạt động: - 40 độ ~ cộng với 60 độ

Nhiệt độ lưu trữ:- 55 độ ~ cộng thêm 100 độ

Chức năng giao tiếp CAN (tùy chọn)

Bộ nguồn phụ 12V3A (tùy chọn)

Đèn báo LED cho quá trình sạc

Tiếng ồn: Nhỏ hơn hoặc bằng 45 db

Kích thước tổng thể: 294×210×111 (mm)

Trọng lượng tịnh: 5,9kg
